Les sujets de TD sont disponibles ici !

• TD1 (IP)
• TD2 (IP)
• TD3 (routage statique avec NEmu)
• TD4 (DNS, SMTP, HTTP)

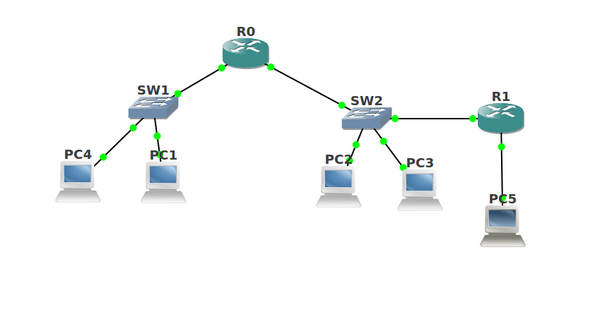

• TD5 (routeurs cisco, DHCP avec GNS3)

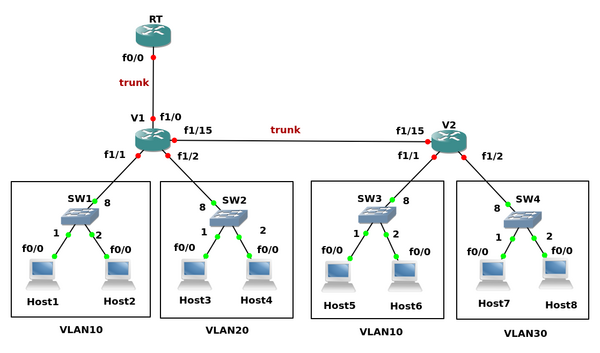

• TD6 (topologie avec GNS3)

// configuration IP sur interface FastEthernet 0/0
int f0/0
ip address 192.168.0.1 255.255.255.0
no shut
exit

sh ip int br      // affichage interfaces et IPs

sh arp            // affichage cache ARP
clear arp-cache   // suppression cache ARP

ip route 0.0.0.0 0.0.0.0 192.168.0.254   // configuration route par défaut
sh ip route                              // affichage table de routage

sh vlan-switch    // affichage des VLAN sur un switch administable
sh int trunk      // affichage des liens trunk (dot1q)

à compléter…

Le projet est à effectuer en groupe de 3 et à remettre par email (avec accusé de réception) au plus tard le vendredi 18/12/2015 à 23h59 sous forme d'un rapport PDF. Il ne s'agit pas de faire un compte-rendu en répondant point par point à chaque question, mais plutôt de faire une synthèse montrant votre compréhension des protocoles utilisés. En particulier, on illustrera son propos en précisant les commandes Cisco à taper et avec des captures du traffic réseau.

Pour ce projet, il est demandé d'effectuer le travail suivant, divisé en deux parties :

• Effectuer la partie III de la feuille de TD5. On sautera la partie DNS (questions 21 et 22). La partie DHCP Relay (questions 36 à 40) est bonus.

• Effectuer la partie II de la feuille de TD6. On se limitera aux questions 1 à 23.

Nota Bene : Pour sauvegarder entièrement son travail, il faut taper les commandes ci-dessous dans toutes les consoles, avant d'arrêter le simulateur et de sauvegarder votre projet.

# write mem
# copy run start

Par ailleurs, si vous manquez d'espace sur votre compte “/net/cremi/<login>” (quota de 1G), vous pouvez utiliser le répertoire “/net/travail/<login>” mis à votre disposition avec 40G d'espace disponible !
